全絕緣六氟化硫封閉式開關設備又名充氣柜，常見的單元有
C單元：負荷開關模塊，相當于環網柜的進線。
V單元：真空開關模塊，相當于斷路器單元。
F單元：負荷開關熔斷器組合模塊，相當于環網柜的出線。
D單元：不帶接地刀的電纜連接模塊，相當于母線提升柜。

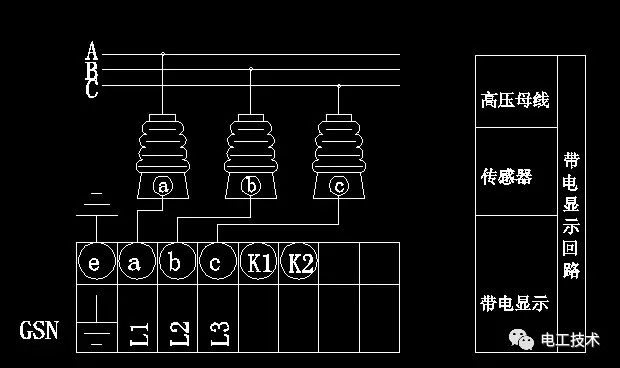

一、帶電顯示器回路
故障一：帶電顯示器燈三相全不亮
問題排查：1、開關是否合閘。如：若電源只送到進線柜，那么只有進線柜單元是帶電的，其他單元不合閘是不帶電的，故除進線柜外其他單元帶電顯示器燈是不亮的。2、二次線是否接牢固。有些問題往往出現在這是小細節上，所以我們判斷問題首先要從簡至深。3、傳感器容量是否與帶電顯示器的容量匹配，所選型號是否應用于該電壓等級。
故障二：帶電顯示器三相缺相
問題排查：1、導線某處破損接地。2、線沒接牢。
故障三：帶電顯示器在一次無電壓的情況下閃爍
問題排查：1、首先用驗電棒驗電，確認一次側無電壓。2、外部電源的干擾，如果帶電顯示器在防干擾這一塊沒做好的話，這一塊是避免不了的。建議您更換廠家，采購防干擾能力強的產品。但小編在這一塊可以告訴大家，如果你選用的是Q型帶閉鎖的帶電顯示器的話，不防把流入帶電顯示器的節點換成N線，如果是相線的話帶電顯示器會亮，如果是N線的話帶電顯示器不亮（親身經驗）

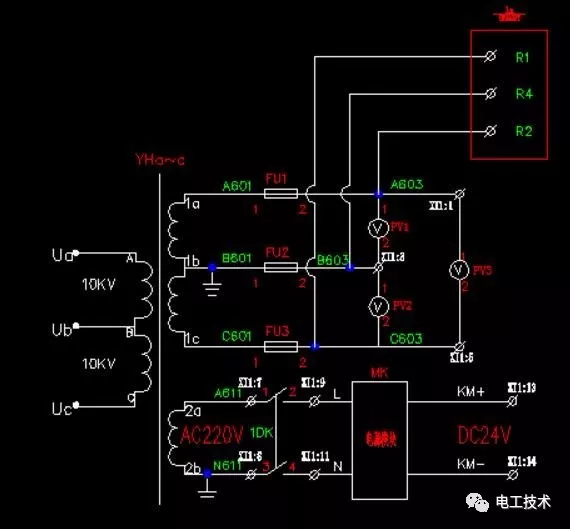

二、電流、電壓互感器測量回路
互感器是將電網高電壓變?yōu)榈碗妷夯驅⒋箅娏髯優樾‰娏鞯囊环N特殊變壓器，主要用于測量儀表和繼電保護裝置。互感器運行和維護的好壞，直接影響電力系統計量的準確性和保護裝置動作的可靠性以及電網、設備和人身的安全。
常見故障及處理：
1、發生下列情況時需要緊急停運電壓互感器（電流互感器）?
（1）嚴重發熱、冒煙、冒油時。?
（2）電壓互感器高壓側熔斷器連續熔斷兩次。?
（3）外殼破裂、嚴重漏油。
（4）內部有放電聲或異常聲音。?
（5）設備著火。
電壓互感器冒煙、著火時的處理方法：如果在冒煙前一次側熔斷器從未熔斷，而二次側熔絲多次熔斷，且冒煙不嚴重無絕緣損傷特征，在冒煙時一次側熔斷器也未熔斷，則應判斷為二次繞組相（匝）間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前，立即退出有關保護、自動裝置，取下二次側熔斷器，拉開一次側重隔離開關，停用電壓互感器。對充油式電壓互感器，如果在冒煙時，又伴隨較濃臭味，電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷2～3次等現象之一時，應判斷為一次側絕緣損傷而冒煙，如是母線電壓互感器則用停母線方法停用電壓互感器，此時決不能用拉開隔離開關的方法停用電壓互感器，因隔離開關沒有滅弧能力，若用隔離開關切斷故障，還可能會引起母線短路，使設備損壞或造成人身事故。電壓互感器本體著火時，應立即斷開有關電源，將故障電壓互感器隔離，選用干式滅火器或者沙子滅火。
2、電壓互感器二次回路斷線
現象反饋：
（1）三相電壓不平衡，故障相相電壓顯示為零，電度表顯示失常
（2）相應的無功表、有功表指示降低或為零
（3）“電壓回路斷線”信號發出
處理方法：
（1）用萬用表測量兩相二次熔芯上端，如果顯示100V，然后再測量下端顯示無100V，那么是二次熔芯燒壞，更換二次熔芯即可。用萬用表測量二次熔芯上端發現無100V電壓可能是一次熔芯燒壞，停電后對一次熔芯測量通斷，看是否為一次熔芯燒壞
（2）對異常的電壓互感器二次回路進行檢查，有無松動、短路、斷線等現象。

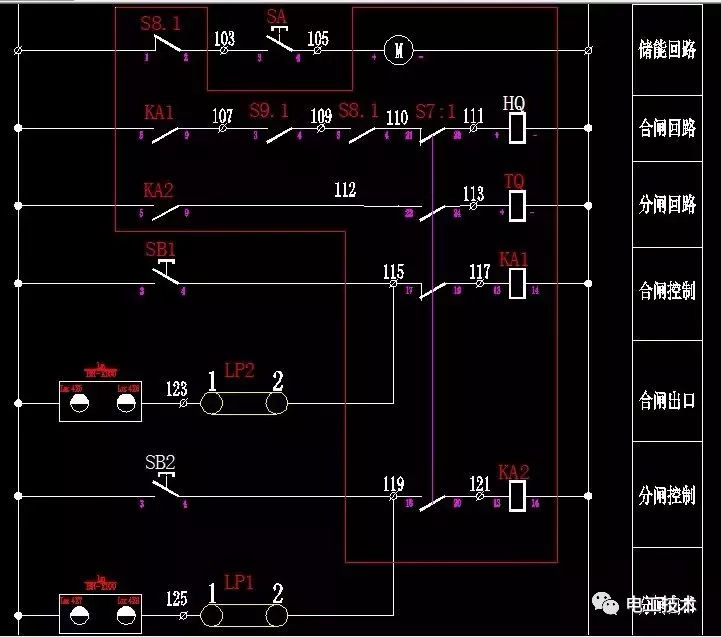

三、控制回路
（1）儲能回路
問題：電機不儲能
處理方法：如圖所示，儲能回路經過的點有限位輔助觸點S8.1，儲能旋鈕，電機。先排除接線無松動，如不是接線松動再看儲能旋鈕是否是好的，旋轉旋鈕到接通狀態，用萬用表量通斷看該點是否變?yōu)殚]點。如還不能儲能再看儲能限位開關是否良好，在未儲能狀態下S8.1為常閉狀態，如排查這幾項電機仍不能動作則為電機問題，如該回路是直流電，檢查接線是否為正負極對應電機的正負極，如果接反會導致電機反轉，輕則二次側熔芯燒毀，如果所用熔芯較大則電機開始超負荷運行發燙最終燒壞。
（2）合閘回路
因為電氣五防，所以合閘回路經過的輔助觸點較多，常見的輔助觸點位置有①下門輔助觸點（只有在電纜室門關好的情況下該回路的常開輔助觸點才能變?yōu)槌ｉ]狀態）
②接地輔助觸點（只有在接地刀處于分開狀態下該回路的常開輔助觸點才能變?yōu)槌ｉ]狀態）
③隔離開關輔助觸點（只有在隔離開關是合閘狀態下該回路的常開輔助觸點才能變?yōu)槌ｉ]狀態）
儲能位置輔助觸點（只有在電機處于儲能狀態下，該回路的常開觸點才能變?yōu)槌ｉ]狀態）
所以在該圖上按下合閘按鈕SB1，首先繼電器KA1會得電吸合，吸合后合閘回路KA1常開觸點會變常閉狀態，如果確認下門已關好，隔離開關處于合閘狀態，接地開關處于分閘狀態，電機已儲能。此時合閘線圈得電工作，觸動開關合閘機構位置，開關合閘。所以我們在合不上閘的情況下，首先要判斷所有的輔助觸點狀態（即接地開關狀態、隔離開關狀態、電機儲能狀態、下門關閉狀態）由硬件設施到回去狀態去解決，相必會事半功倍。
（3）分閘回路
由原理圖可看出，該回路較簡單，只需判斷分閘繼電器、分閘線圈、分閘按鈕即可。
